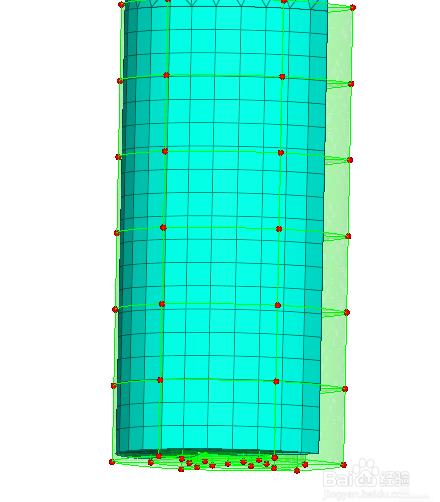

1、1打开文件后,点击tool>hypermorph>morph volumes这里需要注意旁边的domain虽然也可以创建domain但是不方便创建对称的domain>create>create matrix这里是阵列的意思,选择需要阵列的网格,以及对阵中心的一个局部坐标系,选择沿3个方向的切分份数,点击ok:划分了一系列对称的domain注意,这里的domain虽然对称但是变形时还不会一起对称的同步变形,domain如下:

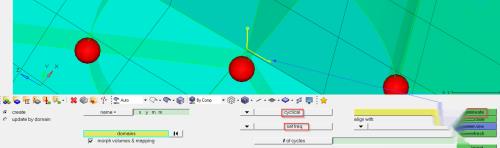

2、2创建volume变形时的对称性,点击>return退出当前面板,点击>symmetry>create>sys=cyclical因为这是轴坐标系下的对称>选择创建domain的syst>选择圆周上volume的份数也可以选择每份占圆周的角度,勾选“morph volumesmapping”>create,如下:

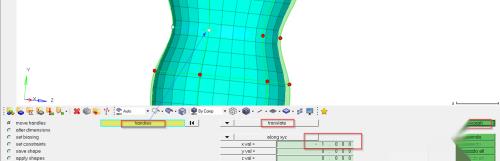

3、3接下来,进行网格变形>return>morph>move handle通过handle控制移动>translate>选择一个handle进行径向的移动与它关联对称起来的一周handle一起开始移动,如下:

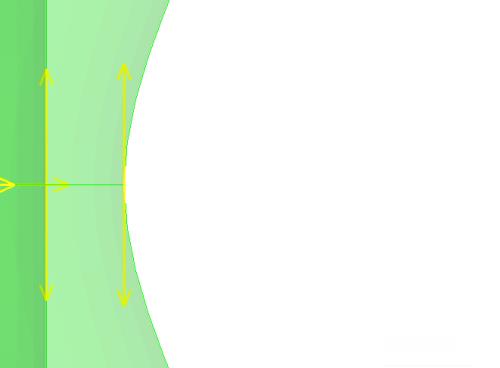

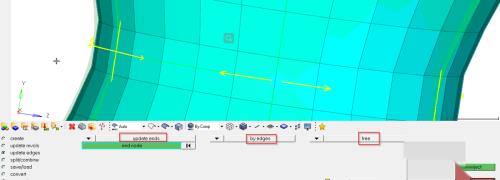

4、4点击return>morph volume>update edge对边界与边界之间的几何关系进行编辑>update ends>by edges>free这样边界是自由的无约束,这样返3进行变形的结果如下:

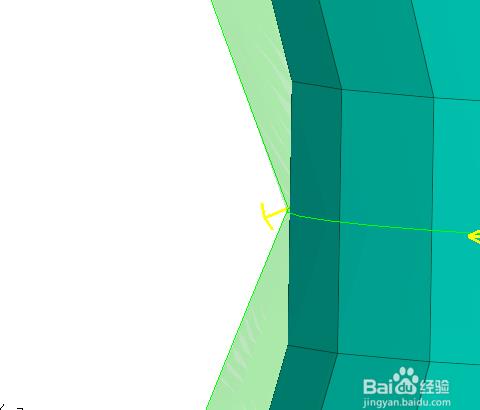

5、5同样的,move volume>update edge对边界与边界之间的几何关系进行编辑>update ends>by edges>continue会让边界与边界是光滑相切的关系:
