1、进水机无非就是短路,烧原件。好在客户进水之后没有强制的去开机,去充电。烘干之后测量pp-vdd-main短路,熏松香,排查短路就不在做过多复述了。
2、短路修好之后,触发正常。电流跳变也都正常。但是屏幕没显示,仔细观察之后的确是无显示,并非无背光。直接更换显示供电芯片。

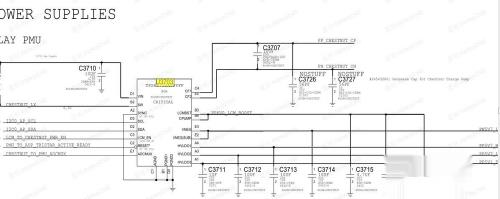

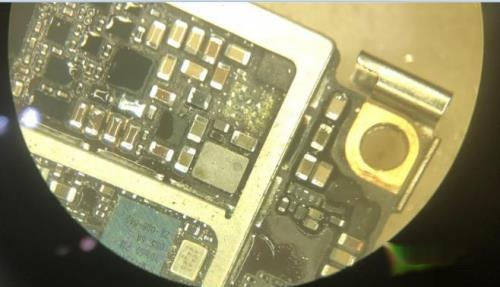

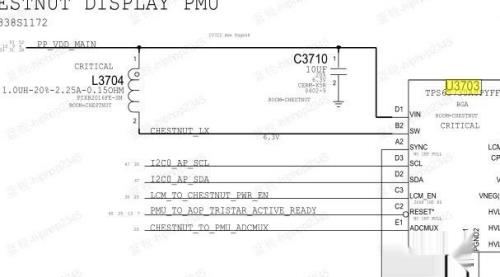

3、图中可以看到,显示芯片下面腐蚀的很严重。清理干净,更换。结果依然不显示。看来没那么简单,我们来看显示供电的工作原理图:
4、原理图中可以看出,显示正常工作的话,会输出5.1v 6.0v 5.7v -5.7v供电。接电开机测量。上述哪些供电一个都没有,也就是说显示芯片根本没有正常工作。那么我们就着重查显示芯片的工作条件。

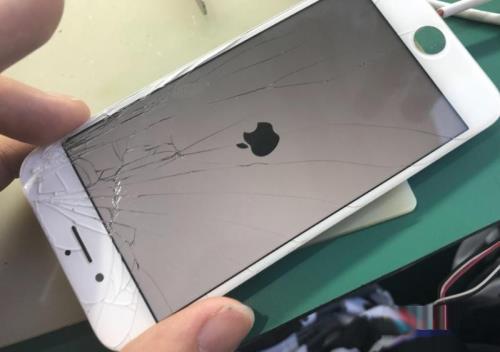

5、pmu_to_aop_tristar_active_ready而该复位信号不但连接显示芯片,还连接usb管理芯片,连接电源和cpu。有可能是进水导致把该信号相连的原件烧坏。直接拆到usb芯片。接屏开机。正常显示白苹果,但是进不去系统。因为我们没装usb芯片,更换usb芯片之后开机。正常进系统,保资料成功。

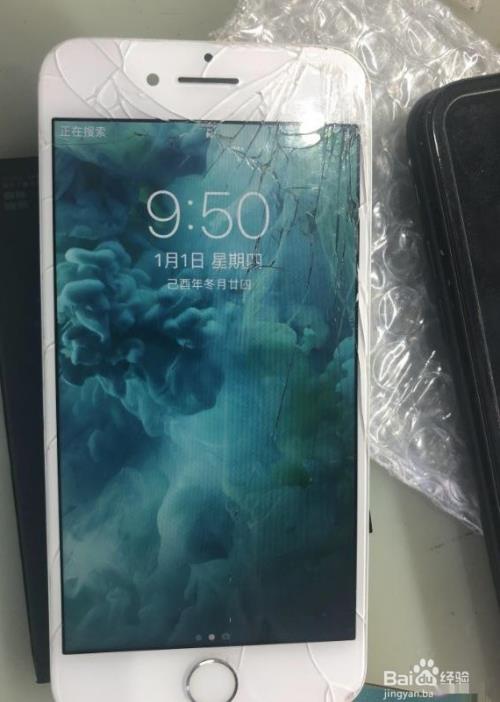

6、已经正常进系统,提示正在搜索,估计基带部分还是有问题的,客户只要资料。基带部分不去管它。资料拷出来就可以,修复完成。
