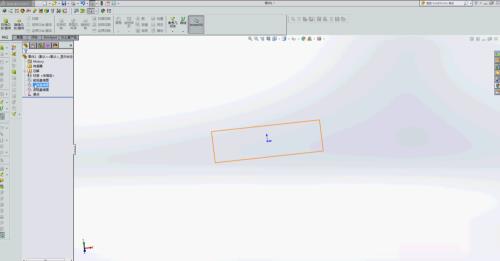

1、第一步如图所示打开solidworks零件。

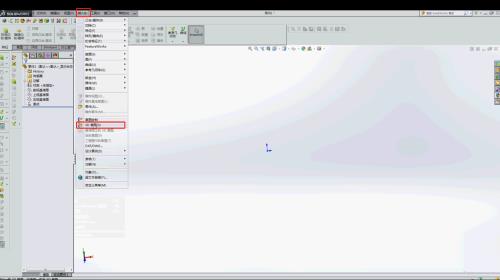

2、第二步如图所示点击“插入——3d草图”。

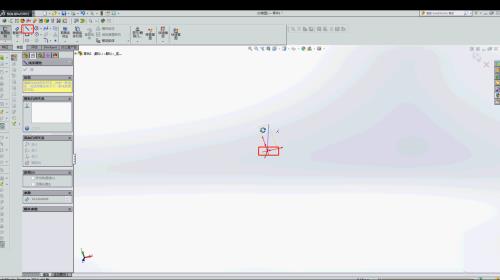

3、第三步如图所示以原点为起点开始画直线。实际中要记好参照起点,因为扫描时需要轮廓通过起点的相互关系

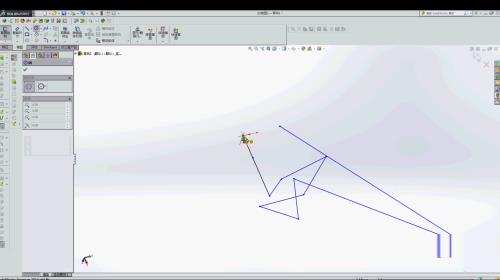

4、第四步如图所示旋转视图在3维空间画直线,其实每一条线段同上一条直线可以视为一个平面草图来看就简单了;也就是说他是很多个二维草图的集合。

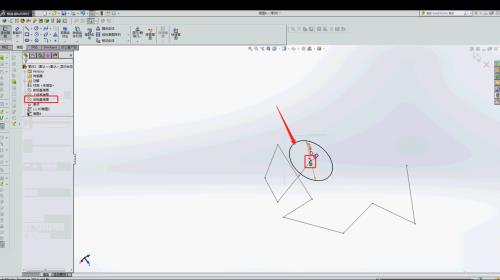

5、第五步如图所示选择右视基准面画轮廓,圆心为原点;总之保证轮廓通过路径就可以。

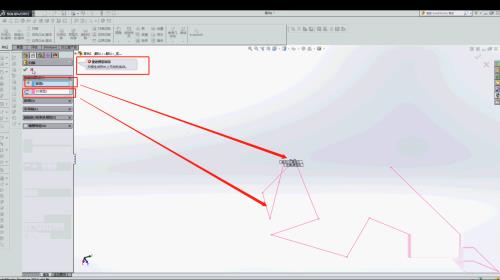

6、第六步如图所示选择特征内的扫描切除,并选择轮廓和路径,提示“扫描生成拓补上无效的实体”,从而不能完成扫描。更改下路径“3d草图”就没问题了。扫描特征就相当于用无数个圆沿着路径堆叠

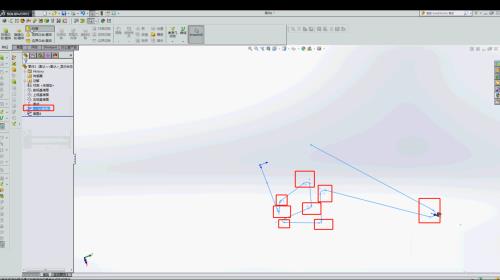

7、第七步如图所示将路径倒圆角。相对较大的圆角以保证扫描不冲突

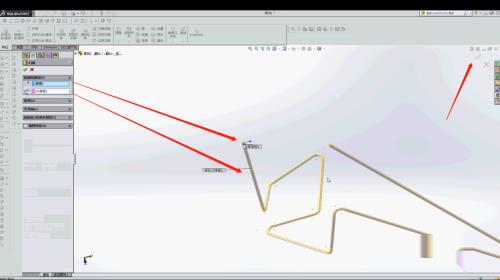

8、第八步如图所示更改完路径以后重新进行扫描特征。

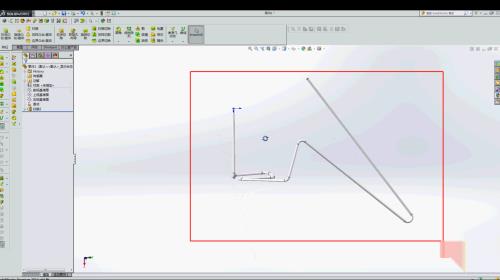

9、第九步如图所示3d草图的扫描特征完成。
