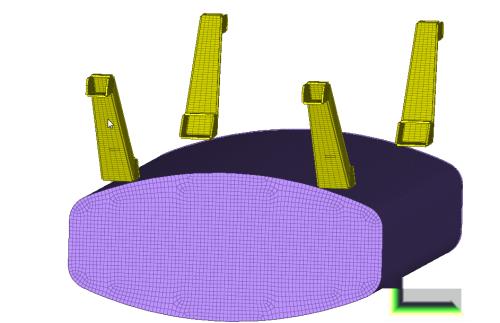

1、1两个未连接的装配体,在四个腿的部分有一定的间隙,本例介绍如何新建实体,并划分实体单元对两个装配体进行共节点连接:

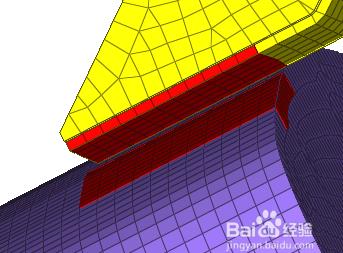

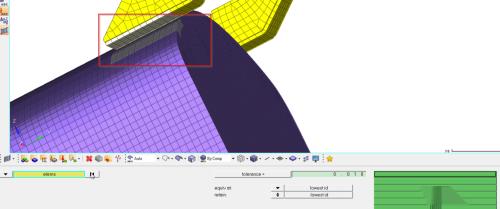

2、2单击tool>face>选择连接位置的单元进行提取表面网格,如图,点击find face:

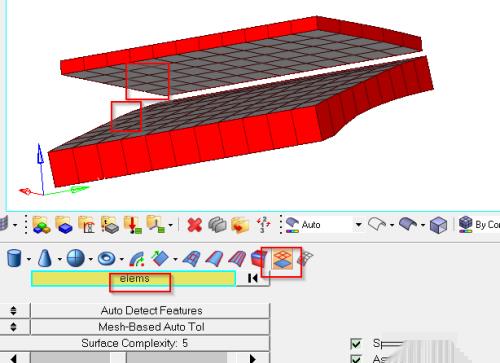

3、3点击geom >surface,点击fromfe图标,将提取的面网格生成平面:

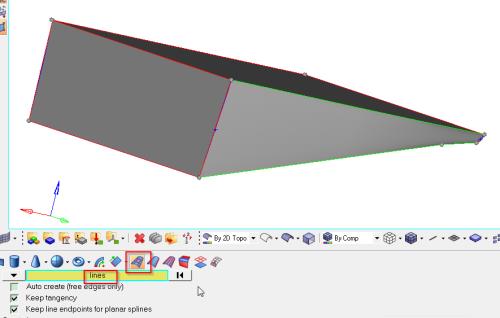

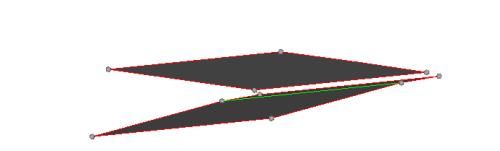

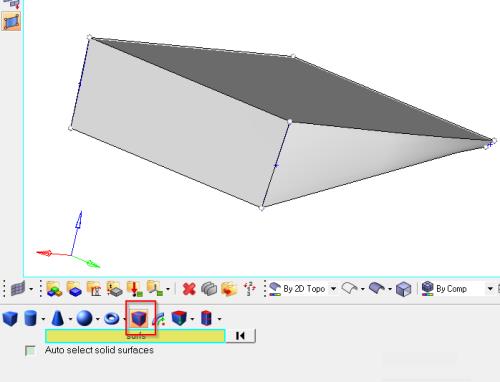

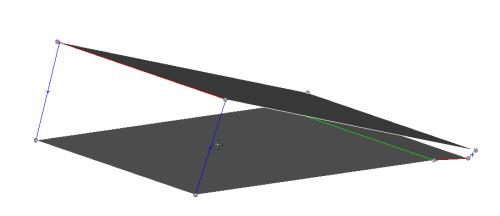

4、4点击goam>lines>node list将两个面的四周连接4条线用来补面,点击返,进入surface面板,点击by line,点击return>solid>by face:

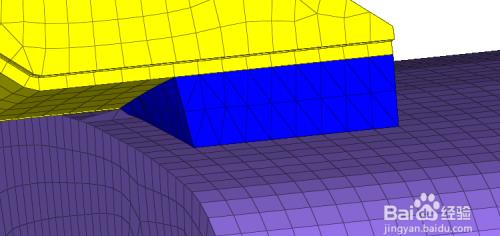

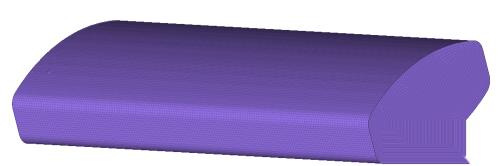

5、5划分实体网格,连接两个分离的装配体,点击3d>tetramesh>volume tre完成装配:

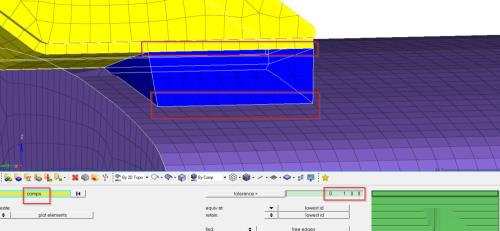

6、6检查装配的连接性,首先检查上下两部分节点是否与连接体耦合,准确点击tool >eage选择这三个组件,节点没有分离的,全部连接完好:
