1、定理内容~ 对于任一线性电路中的任一条支路,其上的电压和电流都可以看成电路中各个独立源单独作用时在该支路所产生的电压或电流之和。独立源单独作用指只有一个独立源作用于电路,其余独立源都视为零。电压源置零:指用短路代替原有电压源。电流源置零:指用开路代替原有电流源。

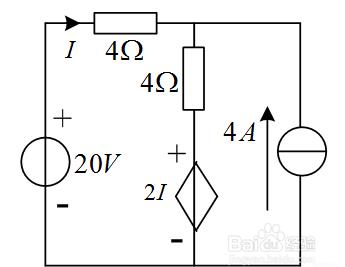

2、用叠加定理求解含有受控源的电路时,所谓电源的独立作用只对独立源而言,不存在受控源单独作用,受控源只被看作电路元件。下面这个电路试用叠加定理求电流 i
3、电压源单独作用时

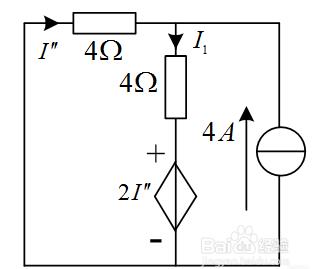

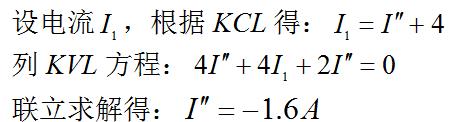

4、电流源单独作用时
5、当电压源和电流源共同作用时
