概述

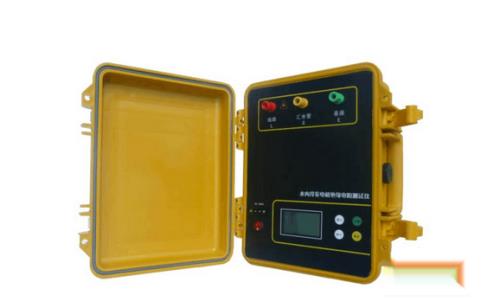

1、水内冷发电机绝缘电阻测试仪专用于水内冷发电机的绝缘测量试验,同时也可用于试验室或现场做其它材料的绝缘测试。 仪器输出电流大于20ma,输出电压最大2500v。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。 测量自动进行,结果由大屏幕液晶显示,并将结果进行存储。

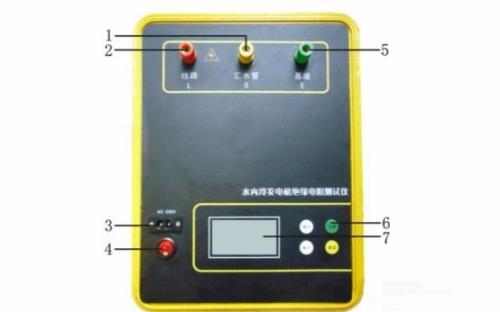

2、面板介绍:1:线 路l 为高压输出端,由高压电缆引至被测线端,例如接至电机绕组。 2:汇水管g 接到水内冷发电机的汇水管上。注:有多个汇水管出口时,应当用截面积大于2.5mm2的铜导线将各汇水管口连接,以保障测量值的准确度。如果不是测量水内冷发电机,将该端子悬空即可。 3:电源插座 ac 220v 4:电源开关 5:基座e 接在发电机的机座上。如果不是测量水内冷发电机,将该端子接被测设备绝缘的外壳。
3、安全措施1. 使用本仪器前一定要认真阅读本手册。2. 仪器的操作者应具备一般电气设备或仪器的使用常识。3. 本仪器户内外均可使用,但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。4. 仪器应避免剧烈振动。5. 对仪器的维修、护理和调整应由专业人员进行。6. 测试过程中严禁碰触测试引线!7. 测试完毕后最好短路测试端人工放电!8. 严格遵守安全操作规程。9. 非测试人员必须远离高压测试区,测试区必须用栅栏或绳索、警视牌等明显表示出来。
4、性能 1、额定电压:dc 2500v 工作电压:额定电压×1±10% 2、测量范围:绝缘电阻 1m20g 吸收比、极化指数 119.99 3、误差范围:±10%rdg,当1m5g ±20%rdg,当0.1m1m;5g20g 4、短路电流:>20ma 5、绝缘电阻:50m1000v测量线路与外壳间 6、耐 压:ac 5kv 50hz 1min 测量线路与外壳间 7、工作电源:180270vac,50hz/60hz±1% 8、工作环境:温度040℃,相对湿度2080% 9、外形尺寸:320×240×135mm3 10、重 量:5kg
