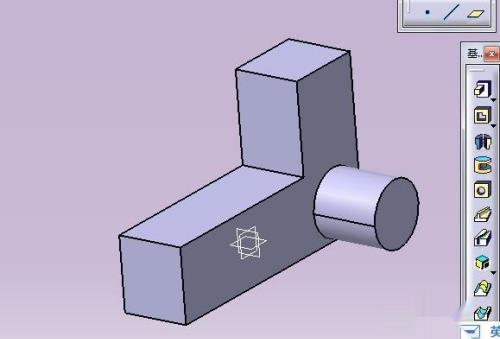

1、先打开模型，不论零件图还是其总装均可，如下图，打开了一个零件，需要进行其图纸绘制，采用软件中工程模块直接生成。

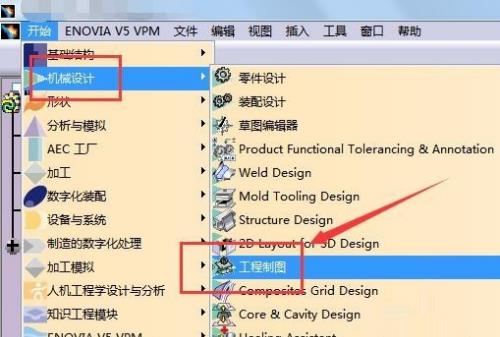

2、接着，保持在零件界面，不需关闭，直接点开始，找到工程制图，使用这一模块，进行基于模型的图纸快速生成，具体生成图纸方式见引用，这里主要介绍如何旋转。

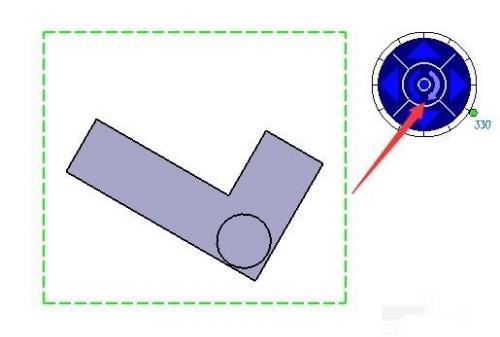

3、刚开始添加了某一种视图后，右上角有个操作盘，如下图，中间两个弯曲箭头，可用来控制旋转，可以用其微调。

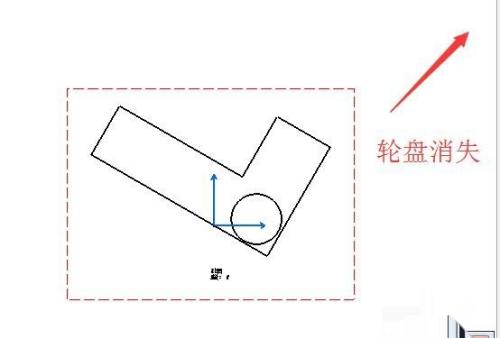

4、但是当鼠标点击了空白处，表示已经确认此视图，除非删除此视图，再次建立，否则此轮盘再也不会出现，所以需要其他方式，对其进行旋转。

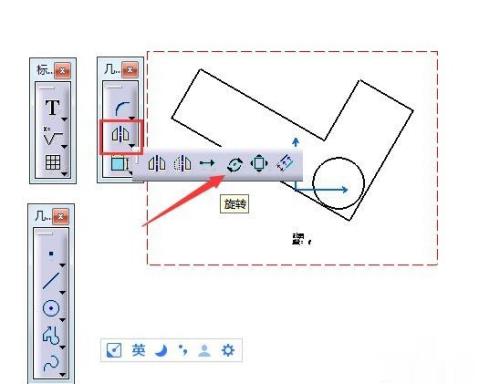

5、此时停留在制图模块，将工具栏一项一项拖出，可以找到图示对称图标，点击小三角展开后，其中有旋转，使用此工具，即可对已确认的图形，进行任意旋转。

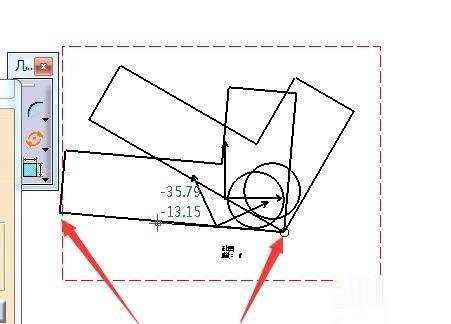

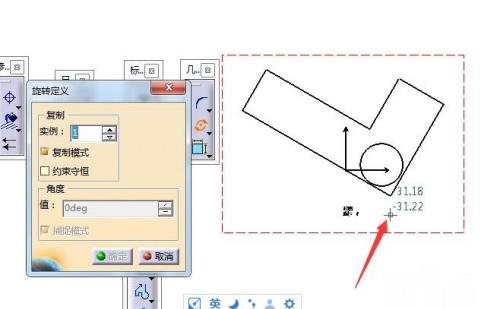

6、点击旋转工具后，先如图1，箭头处图标一样，点选一个位置，确定基点，如不确定，可看到旋转界面，很多选项呈灰色。接着如图2，继续点一点，确定出线，这样才可确定出旋转基准。

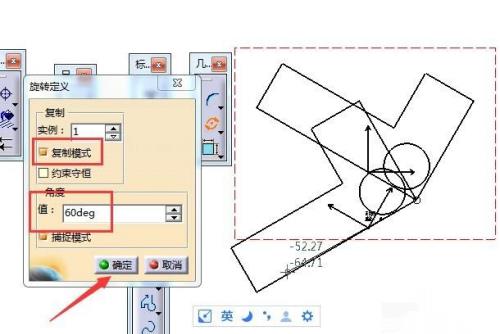

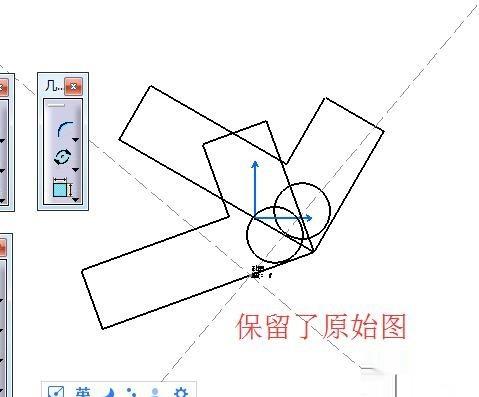

7、接着发现移动鼠标，图形即会旋转，且设置窗中，角度不断变化，可以通过鼠标移动，达到所需角度后，点鼠标设置第三点，完成旋转；也可在设置框中，设置角度后，确定即可。需注意，设置框中有，复制项，如只是旋转，需取消此勾选，否则如图2，保留以前图形。
