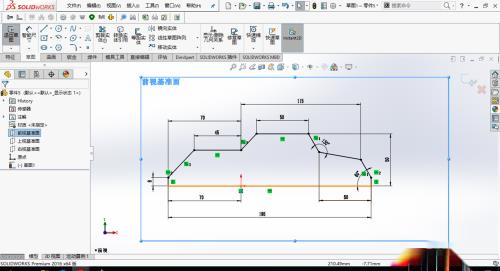

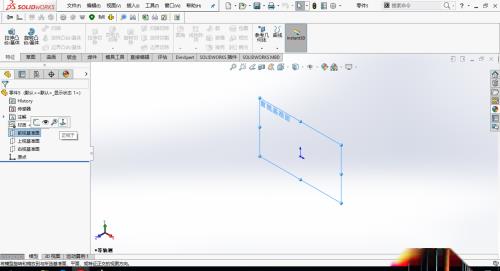

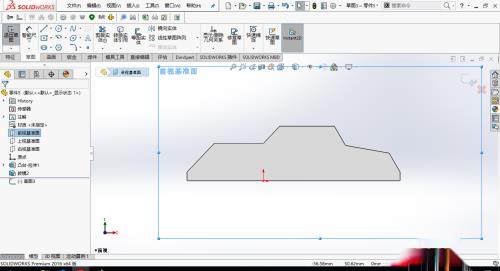

1、打开solidworks，新建一个零件模型，选择前视基准面，绘制草图。绘制具有如图所示几何关系的草图。

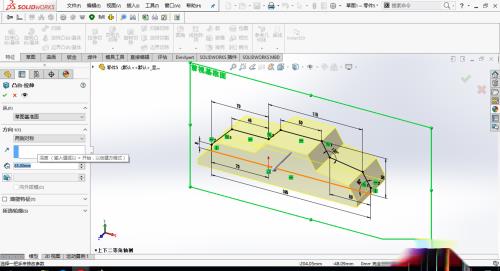

2、单击特征，拉伸凸台/基体命令，方向选择两侧对称，深度为“65 mm”，单击确定，完成拉伸凸台创建。

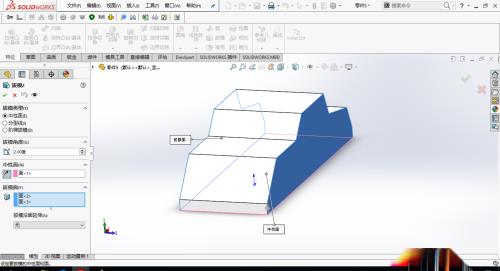

3、单击特征，拔模命令，如图所示，单击确定。

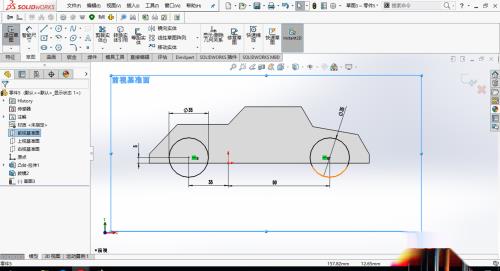

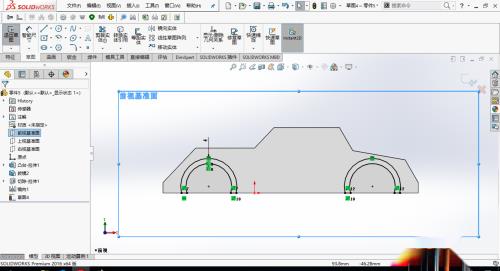

4、选择前视基准面，绘制草图，绘制具有如图所示几何关系的草图。

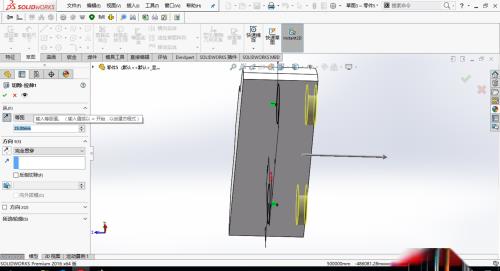

5、单击特征，拉伸切除命令，设置反向等距“25 mm”，方向为完全贯穿，单击确定，完成切除。

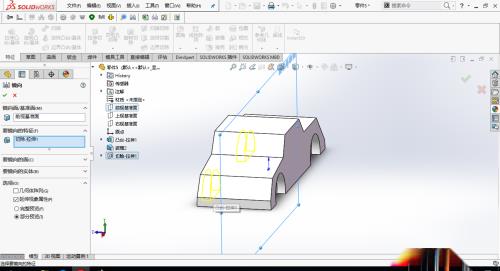

6、单击特征，镜像命令，镜像面为前视基准面，镜像特征为切除-拉伸1，单击确定，完成镜像。

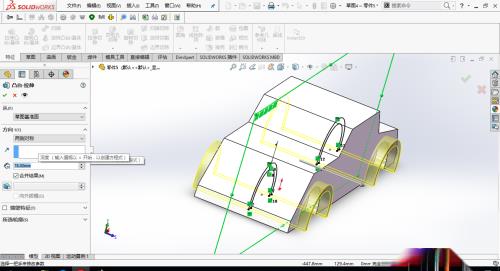

7、选择前视基准面，绘制具有如图所示几何关系的草图，选择特征，拉伸凸台/基体命令，方向选择两侧对称，深度为“78 mm”，单击确定，完成拉伸凸台创建。

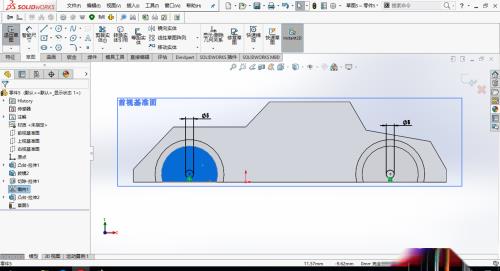

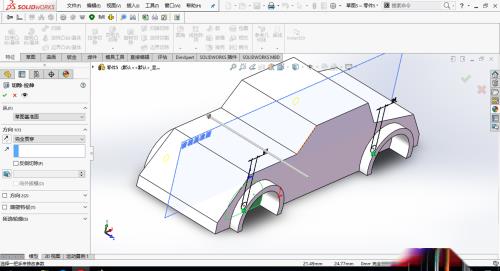

8、正视于如图所示端面，绘制草图，绘制具有如图所示几何关系的草图，选择特征，拉伸切除命令，方向为完全贯穿，单击确定，完成切除。

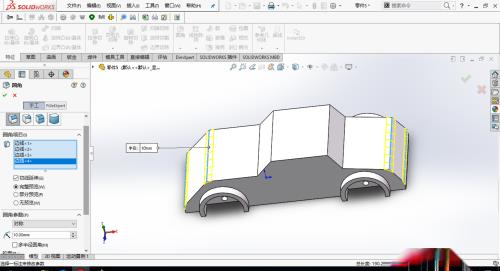

9、创建圆角1，选中如图所示边线，圆角半径为“10 mm”。

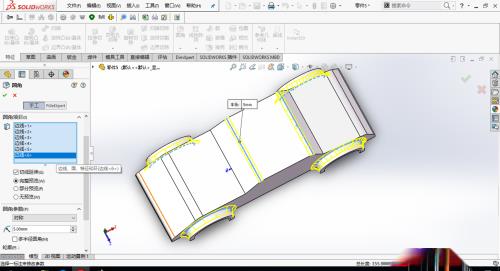

10、创建圆角2，选中如图所示边线，圆角半径为“5 mm”。

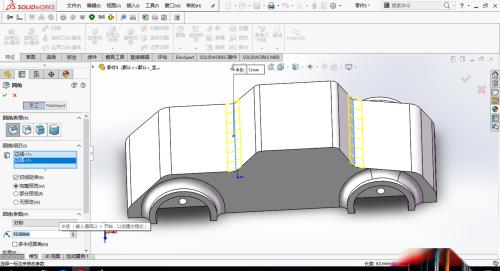

11、创建圆角3，选中如图所示边线，圆角半径为“12 mm”。

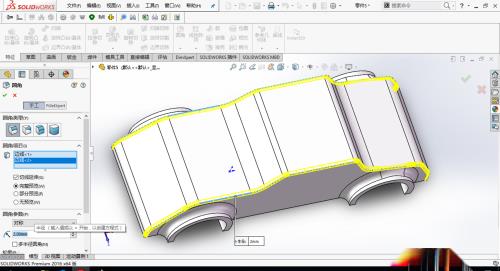

12、创建圆角4，选中如图所示边线，圆角半径为“2 mm”。

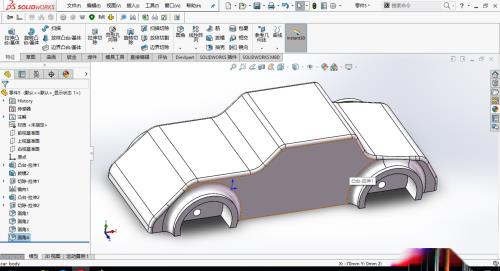

13、至此，车身模型创建完成，单击保存，保存零件模型。
