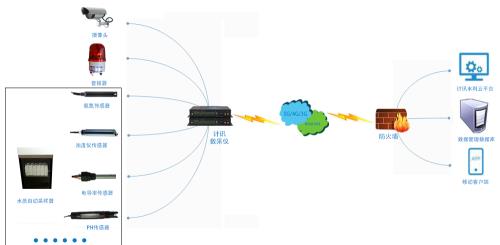

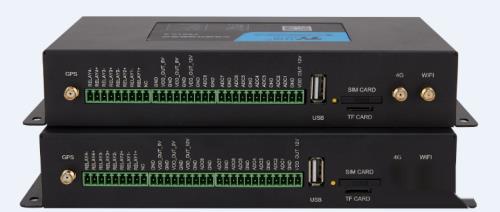

系统组成水质自动采样系统应用方案分为感知层、传输层和应用层三个层面组成。感知层:感知层为水质自动采样器、摄像头、警报器组成,完成现场图像监控,警报以及水质数据的采集工作;传输层:传输层主要由计讯数采仪构成,可以通过计讯数采仪将现场采集图像、视频、污水各项数据通过5g/4g/3g无线网络传输到应用层,同时接收应用层对数据采集时间、设备调试、故障修复等情况下发的数据,及时改变参数;应用层:应用层可以为采集到的数据提供相应的显示,应用层包括计讯智慧水利云平台也可以使用客户自己设计的云平台、数据管理数据库,计讯智慧水利云平台包括pc端和移动端,可以方便的通过pc或者是手机对感知层设备进行任务参数的下发。系统拓扑图
系统功能1. 该系统可以根据设置定时、定量、等比例采样;2. 当污染物被检测超标时,仪器通过继电器自动触发水质自动采样器,按预先设定的采样量及时间等各项参数,完成采样后的留存,并记录时间和采样量;3. 可随时通过pc或者手机下发采集命令,完成水质取样,对水质进行进一步的人工检测,可控制分瓶装置自动分装样品;4. 超标水质进行留存,超标数据通过短信、平台推送给相关负责人,对水质留存方便后续对水质进行取样分析,具有自动排空功能,满足各类水质条件,具有管路预淋洗功能;5.可通过云平台的gis地图对设备进行定位,对设备异常情况进行准确判断;6.采用多重供电模式:市电、电池、太阳能,方便采样器位置的放置;7.自带清洁功能,无需频繁的进行人工的处理;8.计讯数采仪支持多接口,方便日后添加新的传感器对水质进行检测;9.自带拍摄、报警功能,有效避免设备被破坏的情况。
项目意义通过水质自动取样器系统可以对水质进行定时、不定时的采集,及时了解水质的变化情况,有效避免工厂、污水处理厂根据规律对水质进行特殊的处理。同时,将数据存储到数据库中,方便日后对水质进行分析。同时该系统应用于饮用水、湖泊水、水库水质的监测,可以给公众一个安全的饮用水环境
