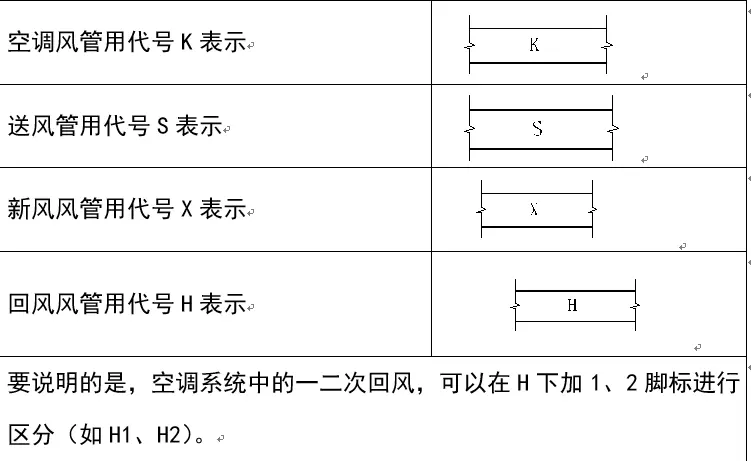

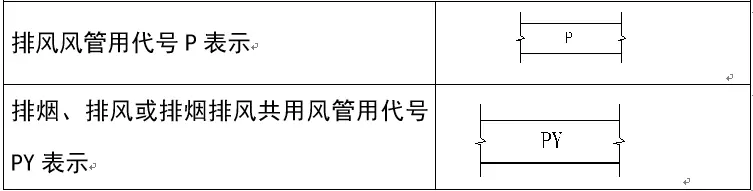

1、风管代号
通风空调工程中的风管一般都是用双线条按比例绘制。通风空调系统中使用的风管至少有六种，在施工图中一般也都是用代号来区别不同类别的风管，并且直接写在风管上。

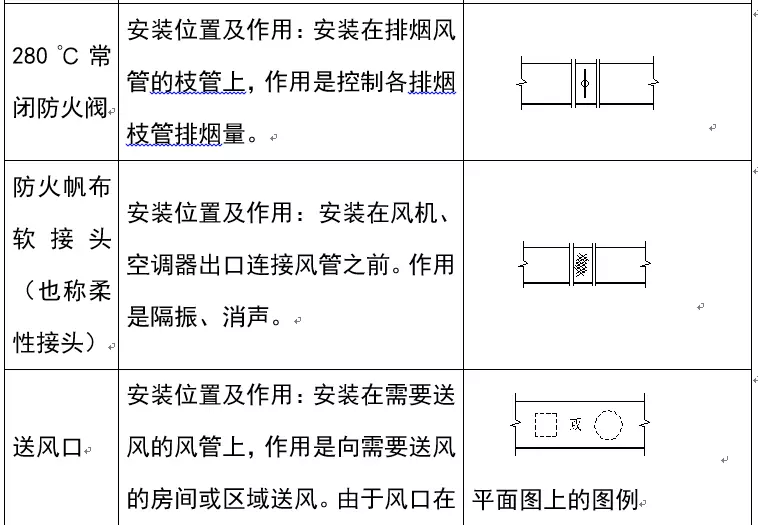

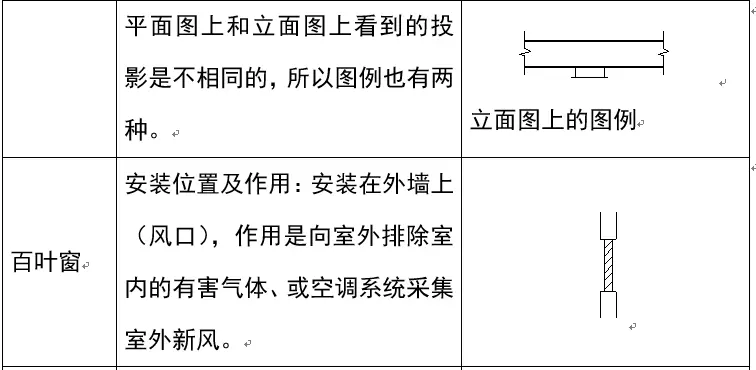

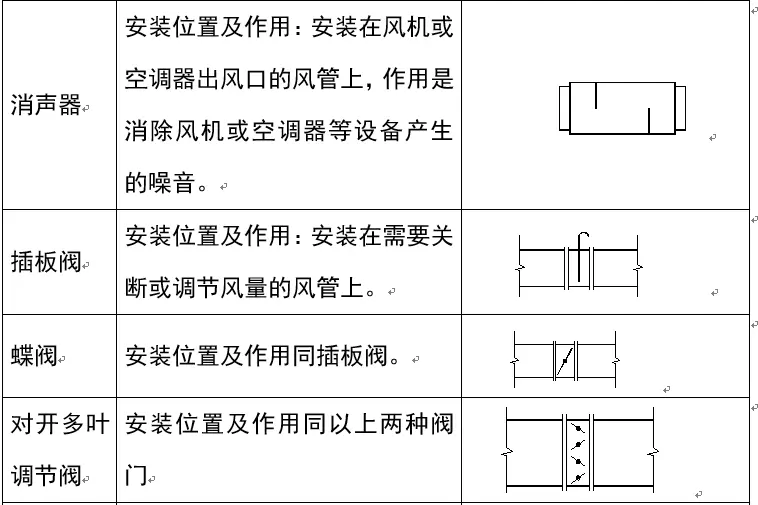

2、风管阀门、附件的图例及作用：

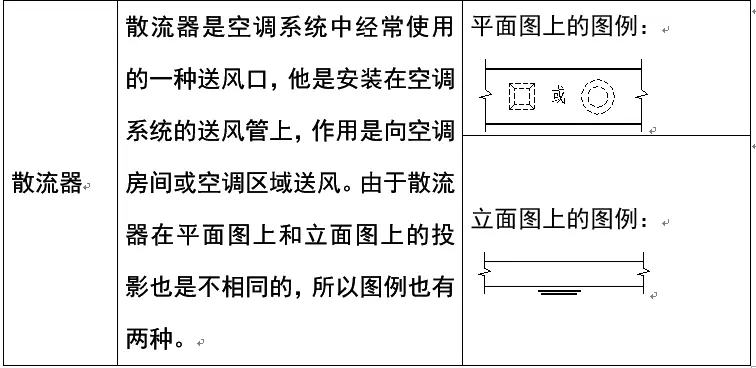

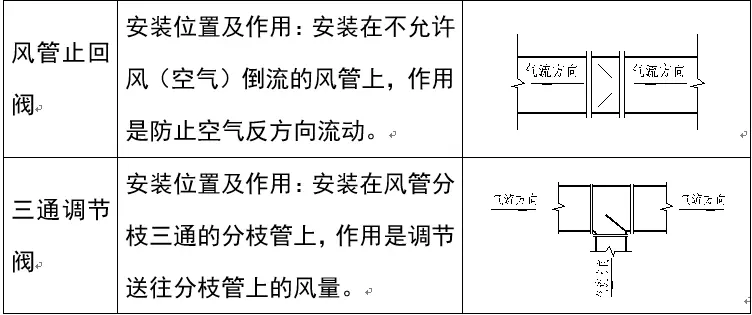

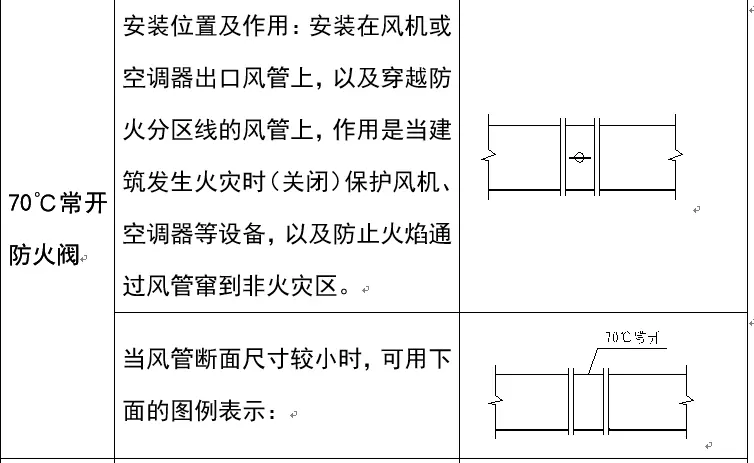

通风空调系统中使用的阀门及附件也都是用不同的图例表示在施工图上，看图时一定要注意区分。工程中最常用的有：
风管断面尺寸的表示方法和在施工图上的标注方法：
通风空调工程中使用的风管有矩形和圆形两种，无论是圆形风管还是矩形风管都采用双线条按比例绘制（也有用粗的单线条绘制的）。

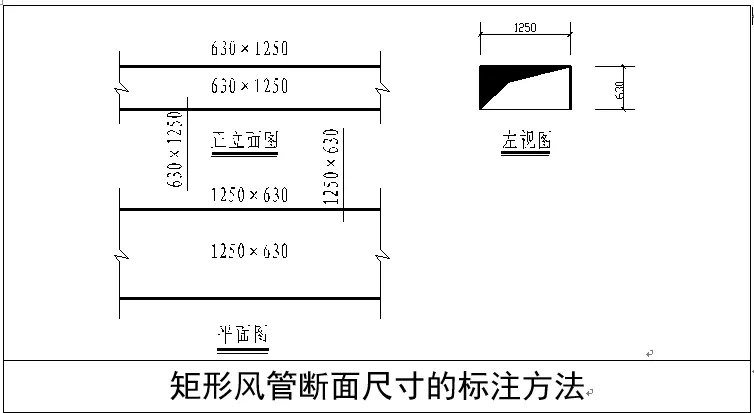

a、矩形风管断面尺寸的表示方法
总的原则是：可见面尺寸×不可见尺寸
具体方法是：
平面图上是 | 矩形风管宽×矩形风管高 |
立面图或剖面图上 | 矩形风管高×矩形风管宽 |

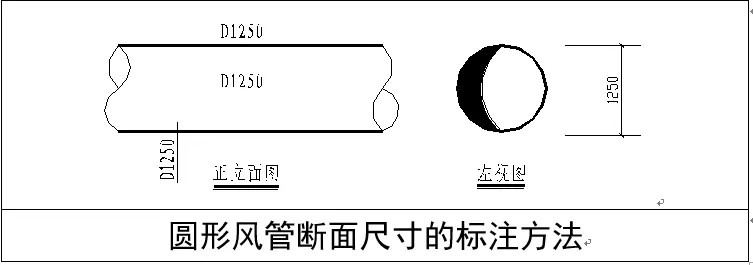

b、圆形风管断面尺寸的表示方法
直接用圆形风管直径表示，即D后面写直径数字；
c、风管断面尺寸在施工图上的标注方法
风管断面尺寸在施工图上的标注方法参见以下图示：
风管的安装标高的标注方法
a、风管标高的标注位置：标注在水平风管的拐弯处或水平风管的末端处。
精彩内容尽在问答鸭，如果您觉得这篇内容不错，别忘了分享给好友哦！
1、打开revit软件，设置好工作平面，如下图。2、点击菜单栏的系统菜单，选择风管工具，如下图。3、在左侧的类型选择栏里选择合适的类型，主要有三种风管类型，圆、椭圆和矩形，如下图。
规格 价格 H型钢 H型钢 H型钢 H型钢 H型钢 H型钢 H型钢 H型钢 H型钢 莱钢 莱钢 莱钢 马钢 包钢 莱钢 品种 厂家 材质 涨跌 200*100*5.5*8 Q235B 3980 +20 400*200*8*13 Q235B 3990 +20 100*100*6*8 Q235B 4150 +20 150*150*7*10 Q235B 3980 +20 150*150*7*10...

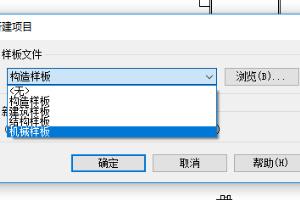

1、打开一个revit项目文件，该项目文件要是以机械样板建立的项目文件；2、打开“生成布局”工具；并找到“设置”工具按钮点开；3、风管类型：指定选定系统分类的风管分类。
方形钢管简称方钢管又叫方管，是方形管材的一种称呼，也就是边长相等的的钢管。是带钢经过工艺处理卷制而成,其在机场,锅炉建造，高速路栏杆，房屋建筑，压力容器，石油储罐上都有应用，接下来一起了解下方形钢管理论重量情况及常用规格、执行标准。方形钢管理论重量表:方形钢管，厚壁方形钢管，大口径方形钢管，无缝方形钢管，低合金方形钢管，135*135*10方形钢管，塔吊用方形钢管，Q345B低合金方形钢管，20#无缝方形钢管...
工字钢规格型号表如下，同规格不同重量的工字钢价格也会存在差异。工字钢广泛用于各种建筑的结构、桥梁、车辆、支架、机械等，工字钢规格型号不同，用途也不同，当然价格也不一样。工字钢价格多少钱一吨，需要根据工字钢规格型号来报价。以10号工字钢为例，10号工字钢为例，大约的价格在3410元左右/吨。这样Q345b工字钢的价格就会稍高，和其他原料的工字钢价格进行比较确实高一些，大家在选购的时候可以根据自己的需求来选择。18131592400...

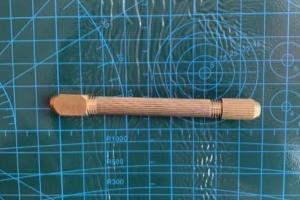

1、首先介绍铜杆2、两头分别打开，看看内部结构3、下面是十字头，主要是用来放，0.6mm的针和细版0.6mm的针4、下面是圆孔的铜芯，主要是用来放置0.8mm的针，需要用钳子，把铜芯夹小一点5、下面是针规格展示从左往右，分别是：细版06mm，06mm，0.8mm6、按照上面的规格，分别安装一下看一下吧，0.8mm的7、细版0.6mm8、0.6mm
