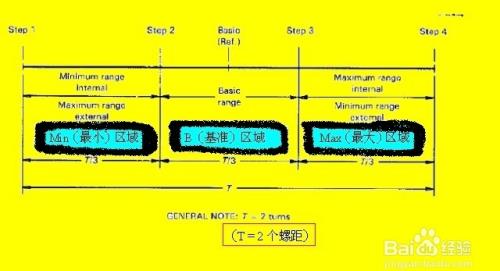

1、螺纹规作用: l1规是检验螺纹基面尺寸。 l3l2规是检验螺纹有效长度。 光规crest是检验螺纹大径锥度。螺纹规组成: l1规由min最小,basic(基准),max最大三个台阶组成,min最小与max最大之间的距离为2t2个螺距,(三者之间的关系如图)l2规由min最小,basic(基准),max最大三个台阶组成,min最小与max最大之间的距离为2t2个螺距。 l3光规crest由mn和 mnt,b和 bt,mx和 mxt六个台阶组成。
2、检验判定方法: 1.,量规及零件的螺纹必须清洁、无毛刺。 参考点在零件的端面。端面倒角深度必须超过螺纹的小径底径。
3、2.用l1规检验螺纹;螺纹端面在最大max与最小min之间为合格,否则判定螺纹不合格; l1使用后,会有三种情形出现:不到基准面在1圈内;与基准面平;超过基准面在1圈内。 对于螺纹规具体位置可借助游标卡尺(或高度表)进行测量,根据测量的实际数值来划分属于那个位置。三者之间的具体区域划分如下: max最大+-2/3t螺距, b(基准)±1/3t螺距, min最小+-2/3t螺距
4、3.l1判定合格后,用l2规检验。 l2规检验螺纹;螺纹端面在最大max与最小min之间为合格,否则判定螺纹不合格; l2规的位置为l1规检验时位置的±1/2t螺距,即根据l1规检验时的位置,来确定 l2规是否在±1/2t螺距内。即 l1规在最大max位置时,l2规环规在最大至+1/2t内为合格 l2规塞规在最大至-1/2t内为合格 l1规在b基准位置时,l2规环规与塞规在b基准的±1/2t内为合格 l1规在最小min位置时,l2规环规在最小至-1/2t内为合格 l2规塞规在最小至+1/2t内为合格
5、4.l1&l2判定合格后再用crest规锥度规,锥度规放入螺纹内不可以有摆动。否则不合格。
6、5.注意检验时,对螺纹规不可用力过大。不方便目测,可以用卡尺辅助测量。
