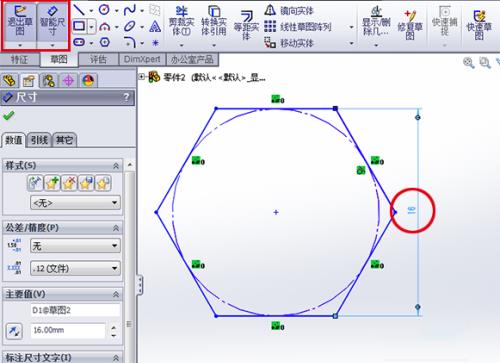

1、新建零件，点“拉伸”——“草绘”，点任意平面，草绘一个正六边形，对边16mm。确定。

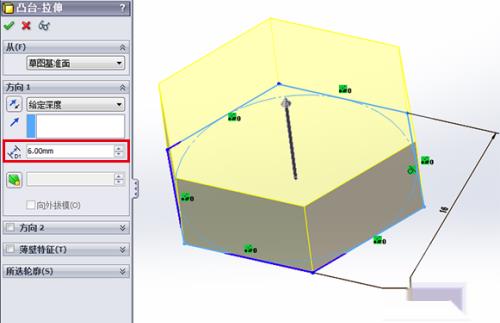

2、拉伸为实体，厚度设为6mm。确定。得到一个六棱柱。

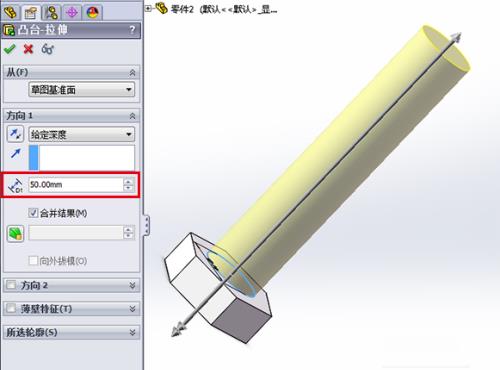

3、同样的方法，在六棱柱的一个端面上拉伸一个直径为10mm，长为50mm的圆柱。确定。

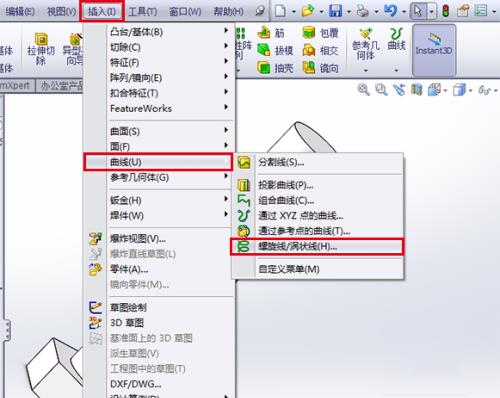

4、点“插入”——“曲线”——“螺旋线”。

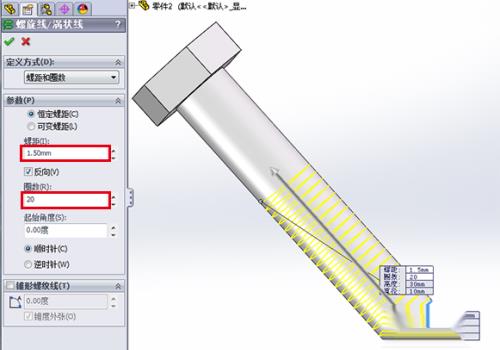

5、选中圆柱的端面，草绘一个直径为10mm的圆，确定。设置螺旋线的螺距为1.5mm，圈数为20，方向向上。

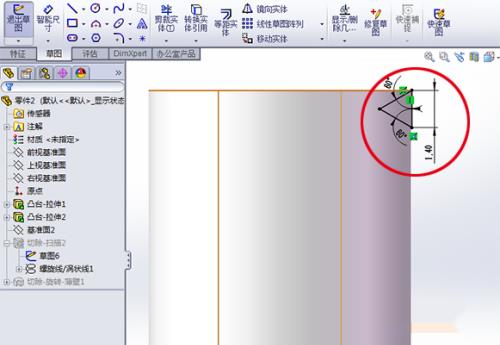

6、在过圆柱中心轴的任意平面上如果没有可以自己创建草绘如图所示的三角形此为螺纹接口。

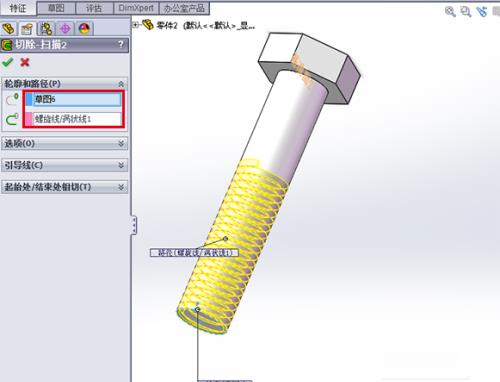

7、点“切除-扫描”，选小三角型为轮廓，螺旋线为路径，确定。
8、得到实体螺纹。

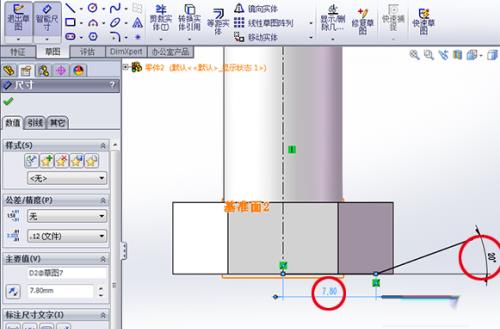

9、点“旋转-切除”，点过圆柱中心轴的任意平面如果没有可以自己创建，然后草绘中心线以及如图所示的轮廓线。确定。

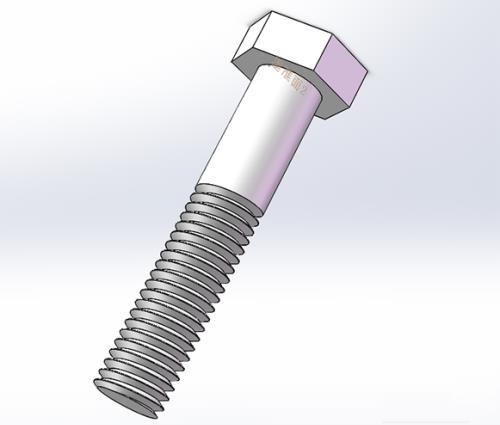

10、得到螺栓模型。

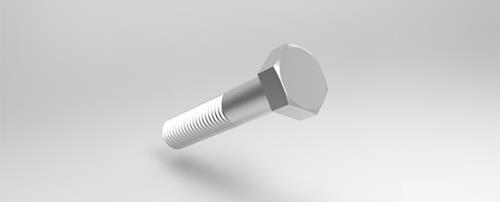

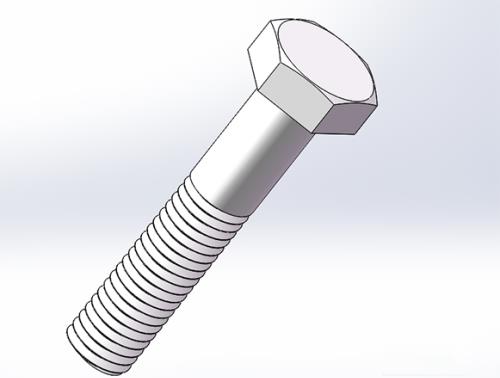

11、效果图
