1、模型基本体为圆柱形,选用旋转命令,以yz面作为旋转截面线的草绘平面。

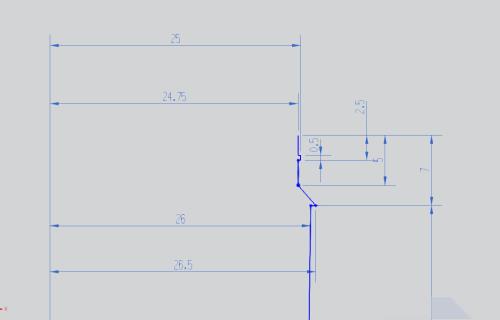

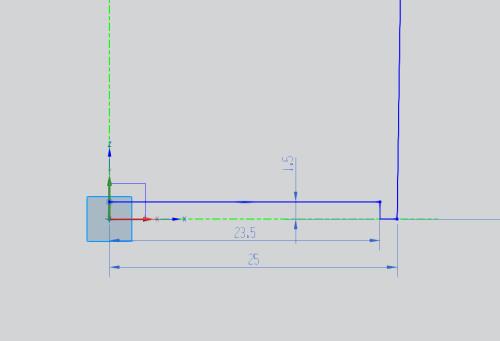

2、在草绘中,以y轴为中心线,绘出瓶子的一半外形轮廓线。瓶子总高77,最大外形直径53.如图所示。

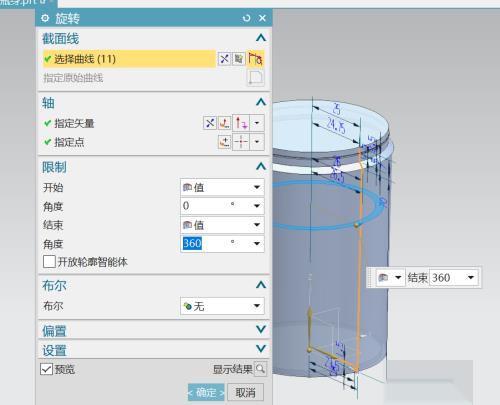

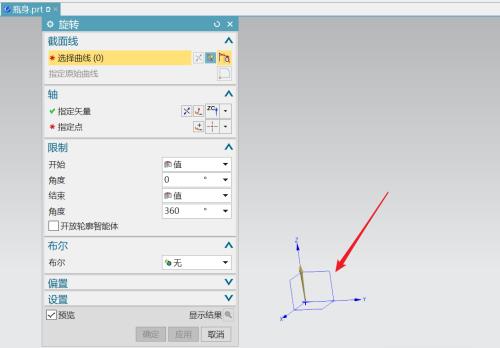

3、旋转对话框中,指定点为坐标原点,轴向为z轴,开始角度为0,结束角度为360.

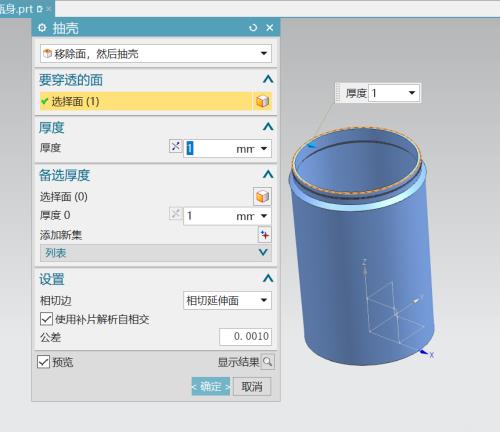

4、选用抽壳命令,厚度为1,抽壳的移除面为模型的顶面。如图所示。

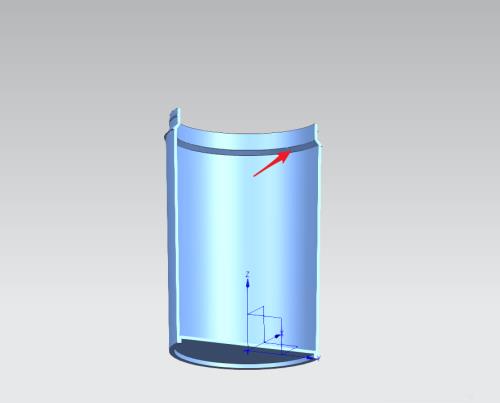

5、抽壳后,模型整体得到厚度为1的实体,但因为外部的止位环,抽壳后,内部产生了一个台阶。这样的结构不利于生产。要进行优化。

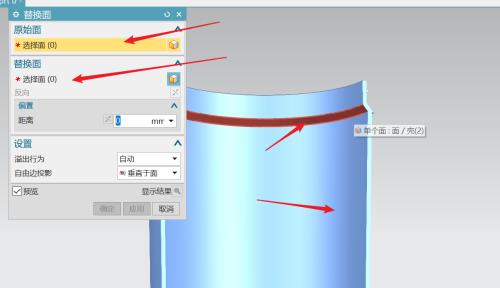

6、选用替换面命令,选择抽壳后形成的斜面作为原始面,替换面为瓶身内部面。如图所示。

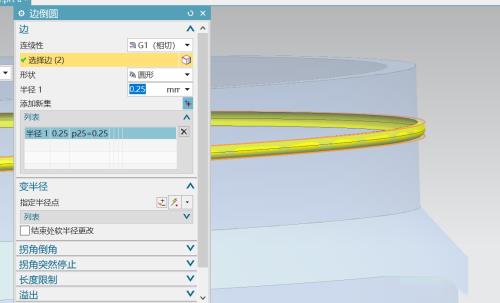

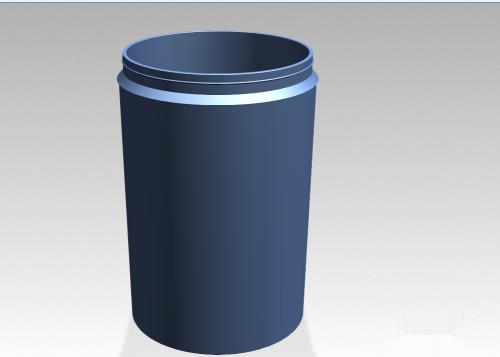

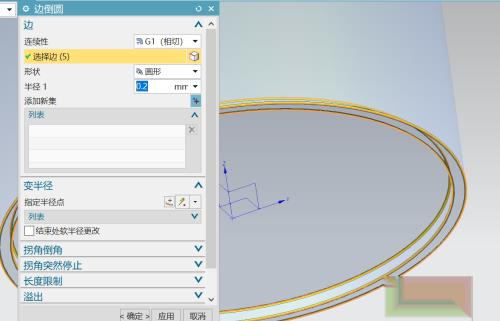

7、选用倒圆角命令,对模型尖锐的轮廓边倒出圆滑的造型。如图所示。 圆柱型的塑料瓶模型创建完成。
